Sight Glass กระจกมองระดับ
Sight Glass คือ
Sight Glass คือ อุปกรณ์ที่ใช้ในการตรวจสอบระดับของของเหลวในระบบท่อหรืออุปกรณ์ต่าง ๆ ซึ่งมักประกอบด้วยแผ่นกระจกหรือวัสดุโปร่งแสงอื่น ๆ ที่ถูกติดตั้งในส่วนของท่อหรือถัง ในทางเทคนิค ช่วยให้ผู้ใช้สามารถมองเห็นระดับของของเหลวภายในระบบได้อย่างชัดเจน ซึ่งช่วยในการควบคุมและดูแลระดับของของเหลวในการทำงานอย่างมีประสิทธิภาพและปลอดภัย
สินค้าทั้งหมด : หมวดหมู่ Sight Glass กระจกมองระดับ
Sight Glass มีกี่แบบ
Sight Glass หรือกระจกส่องในท่อ ใช้ในการดูการไหลของของเหลวหรือก๊าซในระบบท่อ มีหลายแบบตามลักษณะการใช้งานและการออกแบบหลัก ๆ ดังนี้:
Tubular Sight Glass (กระจกส่องแบบท่อ):
- เป็นท่อแก้วใสหรือพลาสติกใสที่ติดตั้งระหว่างท่อโลหะ สามารถมองเห็นของเหลวหรือก๊าซที่ไหลผ่านได้ชัดเจน
- ใช้กันมากในอุตสาหกรรมอาหาร, เครื่องดื่ม, และเคมี
Reflex Sight Glass (กระจกส่องแบบสะท้อนแสง):
- ใช้กระจกที่มีพื้นผิวด้านในทำเป็นลวดลายเพื่อสะท้อนแสง ทำให้สามารถเห็นของเหลวในท่อได้ชัดเจนขึ้น
- เหมาะสำหรับการดูระดับของของเหลวในถังหรือท่อที่มีความดันสูง
Transparent Sight Glass (กระจกส่องแบบใส):
- ใช้กระจกใสทั้งสองด้านของท่อ ทำให้มองเห็นของเหลวหรือก๊าซได้ทั้งสองด้าน
- ใช้ในงานที่ต้องการการตรวจสอบคุณภาพของของเหลวหรือการมองเห็นที่ชัดเจน
Full View Sight Glass (กระจกส่องแบบมองเห็นทั้งหมด):
- เป็นท่อแก้วใสที่สามารถมองเห็นการไหลของของเหลวหรือก๊าซได้ 360 องศา
- เหมาะสำหรับการดูการไหลในท่อที่ต้องการการตรวจสอบอย่างละเอียด
Double Window Sight Glass (กระจกส่องแบบหน้าต่างคู่):
- มีหน้าต่างกระจกสองด้านติดตั้งในตัวท่อ ทำให้มองเห็นของเหลวหรือก๊าซที่ไหลผ่านได้จากทั้งสองด้าน
- ใช้ในระบบที่ต้องการการตรวจสอบจากหลายทิศทาง
Sight Flow Indicator (ตัวบ่งชี้การไหลแบบกระจก):
- มีใบพัดหรือปีกนกที่หมุนไปตามการไหลของของเหลวหรือก๊าซ ทำให้สามารถเห็นการไหลได้ชัดเจน
- เหมาะสำหรับการดูการไหลในระบบที่มีความดันต่ำถึงปานกลาง
Sight Glass มีหลายแบบที่ออกแบบมาให้เหมาะสมกับการใช้งานที่แตกต่างกัน การเลือกใช้ที่เหมาะสมต้องพิจารณาปัจจัยต่าง ๆ เช่น ประเภทของของเหลวหรือก๊าซ, สภาพแวดล้อม, วัสดุ, ขนาด, และมาตรฐาน เพื่อให้แน่ใจว่าสามารถตรวจสอบการไหลได้อย่างมีประสิทธิภาพและปลอดภัย
คุณสมบัติของ Sight Glass กระจกมองระดับ
คุณสมบัติหลายอย่างที่ทำให้เป็นเครื่องมือสำคัญในการควบคุมและตรวจสอบระดับของของเหลวในระบบท่อหรืออุปกรณ์ต่าง ๆ คุณสมบัติที่สำคัญรวมได้ดังนี้ :
- ความทนทานต่อสภาพแวดล้อม: ถูกผลิตจากวัสดุที่ทนทานต่อสภาพแวดล้อม เช่น แก้วทนต่อความร้อน, โพลีคาร์บอเนต, หรือเหล็กกล้าที่ได้รับการชุบเคลือบให้ต้านการกัดกร่อน ซึ่งทำให้สามารถใช้งานได้ในเงื่อนไขที่หลากหลาย เช่น การทำงานในสภาพอุณหภูมิสูงหรือการทำงานในสภาพที่มีสารเคมีที่เป็นพิษ
- ความสามารถในการทนทานต่อสารเคมี: หากใช้ในงานที่มีสารเคมี สิ่งที่สำคัญคือ จะต้องมีความทนทานต่อสารเคมีที่มีอยู่ในระบบ โดยไม่เกิดการสลายหรือทำลาย
- ความโปร่งใส: มีความโปร่งใสเพื่อให้ผู้ใช้สามารถมองเห็นระดับของของเหลวภายในได้อย่างชัดเจน ซึ่งทำให้ง่ายต่อการตรวจสอบและควบคุมการดำเนินงาน
- ความสะดวกในการติดตั้งและบำรุงรักษา: มีการออกแบบที่ง่ายต่อการติดตั้งและบำรุงรักษา เพื่อให้ผู้ใช้สามารถใช้งานได้อย่างมีประสิทธิภาพและปลอดภัย
- ความทนทานต่อแรง: มีความทนทานต่อแรงต่าง ๆ เช่น แรงกดที่สูง, แรงกระแทก, หรือแรงสั่นสะเทือน เพื่อให้สามารถทำงานในสภาวะที่มีการเคลื่อนไหวหรือการทำงานที่มีแรงกระแทกได้อย่างเสถียร
- ความแม่นยำในการวัด: มีความแม่นยำในการวัดระดับของของเหลว เพื่อให้ผู้ใช้สามารถควบคุมการเติมหรือระดับของของเหลวในระบบได้อย่างแม่นยำและเชื่อถือได้
วิธีการประกอบ Sight Glass พร้อมใช้งานในอุตสาหกรรม
- ส่วนท่อหรือถัง: เริ่มต้นโดยมีส่วนท่อหรือถังที่ต้องการติดตั้งนั้น ส่วนท่อหรือถังนี้จะต้องมีช่องว่างหรือส่วนที่เปิดออกมาเพื่อให้สามารถติดตั้งได้
- แผ่นกระจกหรือวัสดุโปร่งแสง: นำแผ่นกระจกหรือวัสดุโปร่งแสงที่มีความทนทานต่อสภาพแวดล้อมและสารเคมีมาใช้ เราสามารถใช้แผ่นกระจกทนความร้อนสูงหรือโพลีคาร์บอเนตทนทานต่อสารเคมีได้
- ซีล: ต้องมีวัสดุซีลที่มีคุณภาพและทนทานต่อสารเคมีเพื่อป้องกันการรั่วไหลของของเหลว ซีลจะถูกติดตั้งรอบขอบของแผ่นกระจกหรือวัสดุโปร่งแสงเพื่อให้มั่นใจว่าไม่มีของเหลวที่จะรั่วไหล
- ปลั๊กอากาศ: การติดตั้งปลั๊กอากาศหรือวาล์วอากาศช่วยให้สามารถทำความสะอาดหรือล้างคราบบนแผ่นกระจกหรือวัสดุโปร่งแสงได้ง่ายขึ้น
- ตัวยึดและปุ่มรัด: สุดท้ายคือการใช้ตัวยึดและปุ่มรัดในการยึดแผ่นกระจกหรือวัสดุโปร่งแสงในตำแหน่งที่เหมาะสม ซึ่งช่วยให้ Sight Glass ประกอบเรียบร้อยและมั่นคงในการใช้งาน
การประกอบ จะไม่ซับซ้อนมากนักและสามารถทำได้ด้วยเครื่องมือพื้นฐานบางอย่างเช่น สกรู, น็อต, และอุปกรณ์ที่ใช้สำหรับติดตั้งซีลและปลั๊กอากาศ แต่ควรระมัดระวังและปฏิบัติตามคำแนะนำการประกอบอย่างถูกวิธีเพื่อป้องกันความเสียหายหรือการรั่วไหลของของเหลวในระบบในภายหลัง
การใช้งาน Sight Glass กระจกมองระดับ
วิธีการใช้งาน ไม่ยุ่งยากเลย ผู้ใช้เพียงแค่ติดตั้งในตำแหน่งที่ต้องการตรวจสอบระดับของของเหลว แล้วสังเกตุการเคลื่อนไหวของของเหลวผ่านหน้าต่าง โดยปกติแล้วจะมีตัวช่วยเพื่ออ่านระดับของของเหลวอีกด้วย ซึ่งจะอยู่ระหว่างการใช้งานและช่วยให้ผู้ใช้สามารถจดบันทึกหรือปรับเปลี่ยนการตั้งค่าตามความเหมาะสมได้อย่างถูกต้อง สุดท้ายยังช่วยให้ผู้ใช้มั่นใจในการดำเนินงานและประสบความสำเร็จในการควบคุมและบำรุงรักษาระบบต่างๆ อย่างมีประสิทธิภาพและเชื่อถือได้

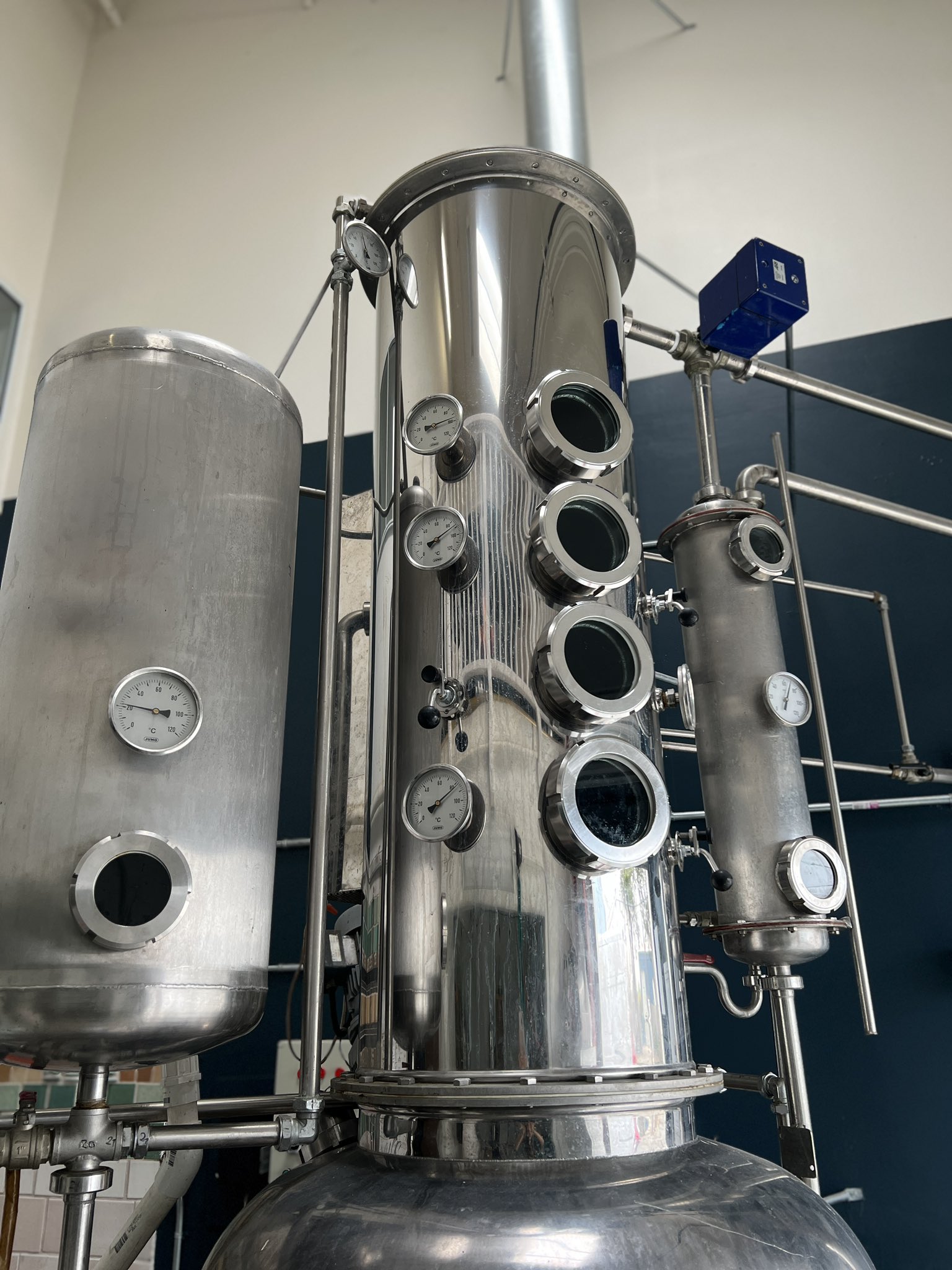

ตัวอย่างการใช้งาน Sight Glass กระจกมองระดับ
- ในกระบวนการผลิตเคมี: ในโรงงานเคมี การควบคุมระดับของสารเคมีในถังหรือท่อมีความสำคัญอย่างมาก เพื่อป้องกันการเติมเกินหรือขาดแคลนของสารเคมีซึ่งอาจทำให้เกิดผลกระทบที่รุนแรงได้ ในกรณีนี้ จะถูกติดตั้งบนท่อหรือถังเพื่อให้เจ้าหน้าที่สามารถมองเห็นระดับของสารเคมีภายในได้อย่างชัดเจน
- ในระบบท่อน้ำและน้ำเสีย: ในโรงงานผลิตไฟฟ้าหรือโรงงานอื่น ๆ ที่มีการใช้น้ำหรือน้ำเสียเป็นส่วนหนึ่งของกระบวนการผลิต การระบุระดับของน้ำในท่อหรือถังโดยใช้ Sight Glass เป็นวิธีที่ได้ผลและเชื่อถือได้ เจ้าหน้าที่สามารถเฝ้าดูการเคลื่อนไหวของน้ำและระดับของน้ำได้อย่างง่ายดาย
- ในระบบท่อน้ำที่ใช้ในอุตสาหกรรมอาหารและเครื่องดื่ม: ในโรงงานผลิตอาหารหรือเครื่องดื่ม การระบุระดับของน้ำหรือสารอาหารอื่น ๆ ที่ใช้ในกระบวนการผลิตเป็นสิ่งสำคัญ เพื่อให้ผลิตภัณฑ์มีคุณภาพที่ดี โดยช่วยให้ผู้ใช้สามารถควบคุมระดับของน้ำหรือสารในระบบได้อย่างมีประสิทธิภาพ
- ในระบบท่อส่งสารเคมี: ในโรงงานที่มีการใช้สารเคมีในกระบวนการผลิต การติดตั้ง Sight Glass บนท่อส่งสารเคมีจะช่วยให้เจ้าหน้าที่สามารถตรวจสอบและควบคุมการไหลของสารเคมีได้อย่างต่อเนื่อง และระดับของสารในท่อเพื่อป้องกันความเสี่ยงที่อาจเกิดขึ้นจากการรั่วหรือการหยุดชะงักของการไหลของสารเคมี
- ในเครื่องจักรหรือชุดอุปกรณ์: ในบางกรณี อาจถูกใช้เพื่อตรวจสอบระดับของน้ำหรือน้ำมันในเครื่องจักรหรือชุดอุปกรณ์ เพื่อให้ผู้ใช้สามารถระบุระดับของของเหลวในระบบและปรับเปลี่ยนตามความเหมาะสม
สรุป
Sight Glass เป็นเครื่องมือสำคัญในอุตสาหกรรมที่มีประโยชน์มากๆ ในการควบคุมและตรวจสอบระดับของของเหลวในระบบต่าง ๆ อย่างมีประสิทธิภาพและเชื่อถือได้
ตัวอย่างอุตสาหกรรม
ตัวอย่างอุตสาหกรรม ที่เลือกใช้Sight Glass กระจกมองระดับ ด้วยมาตรฐานที่แข็งแรงทนทาน เพิ่มความสะดวกให้กับอุตสาหกรรม
- การติดตั้งอุปกรณ์โรงงานเคมี และอุตสาหกรรมปิโตรเคมี
- อุตสหกรรมอาหารและเครื่องดื่ม
- น้ำมันและก๊าซนอกชายฝั่ง และการขุดเจาะสร้างทางทะเล
- การติดตั้งในท่อน้ำและน้ำเสีย
